بویلر های فایر تیوپ بر اساس تعداد مسیر عبور گازها به چند دسته تقسیم میشوند .
انواع بویلر فایرتیوب بر اساس تعداد مسیر های عبور:
این دیگ ها از اولین دیگ های ابداعی فایرتیوب بودند. در این مدل گاز حاصل از احتراق در کوره پس از یک بار گذر از مسیر کوره از دودکش خارج می شود. این روش به دلیل بهینه نبودن مصرف انرژی از راندمان بسیار پایینی برخوردار بوده و امروزه از آن ها استفاده نمی شود. سوخت مورد استفاده در این بویلر ها معمولا از نوع زغال سنگ بوده است.
http://controlmadar.com/htmls/upload/image/product/2_pass.jpg
این مدل به دو صورت عقب خشک و عقب تر مورد استفاده قرار میگیرد. دراین روش گازهای حاصل از احتراق پس از طی مسیر کوره توسط فضای پشت آن به پاس دوم لوله ها وارد شده و مسیر طی شده را دوباره بر می گردد. و در نهایت توسط دودکش از مسیر سیستم خارج می شود. این روش نیز به نسبت مقدار راندمان بسیار پایینی دارد و امروزه کمتر از آن استفاده می شود.
این نوع از دیگ بخار فایرتیوب را می توان مشابه دیگ بخار دو پاس در نظر گرفت با این تفاوت که در این روش گاز های داغ پس از طی مسیر به سمت انتهای کوره به درب پشتی بویلر برخورد کرده و مجددا در کوره مسیر را بر میگردند. سپس از لوله های آتشخوار قرار گرفته در بالای کوره مسیر را دوباره طی نموده تا از طریق دودکش خارج شوند.

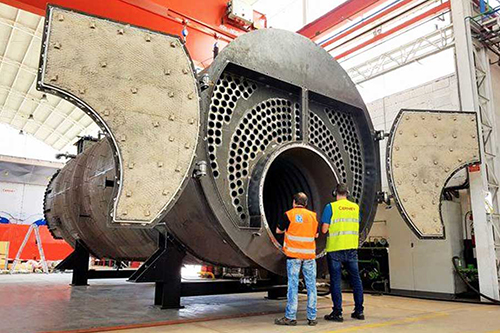

نسل نوین دیگ های بخار لوله آتشی، دیگ های بخار با لوله های سه پاس است. این روش به دلیل بازدهی بالا و عملکرد مناسب از محبوبیت بالایی برخوردار است. همچنین به میان قابل توجهی در جهان تولید می شود. در این روش لوله ها پس از عبور از پاس دوم که مشابه روش دو پاس می باشد از یک محفظه عقب خشک وارد پاس سوم می شوند. پس از عبور گاز ها از پاس سوم از طریق دودکش گاز ها خارج می شوند.
این دیگ ها تا مرحله سوم و طی مسیر پاس سوم مشابه دیگ بخار سه پاس عمل میکند. پس از آن گاز های عبوره از روش عقب خشک وارد پاس چهارم شده و از آن عبور می کنند و پس از طی مسیر از طریق دودکش خارج می شوند.
در پاس آخر به دلیل افت فشار و همچنین کاهش بیش از حد دما گاز خروجی ممکن است تغییر فاز داده و باعث خوردگی لوله ها شوند. لذا در این روش نیز باید تعمیر نگهداشت بصورت بازه های نزدیک به هم انجام شود.
