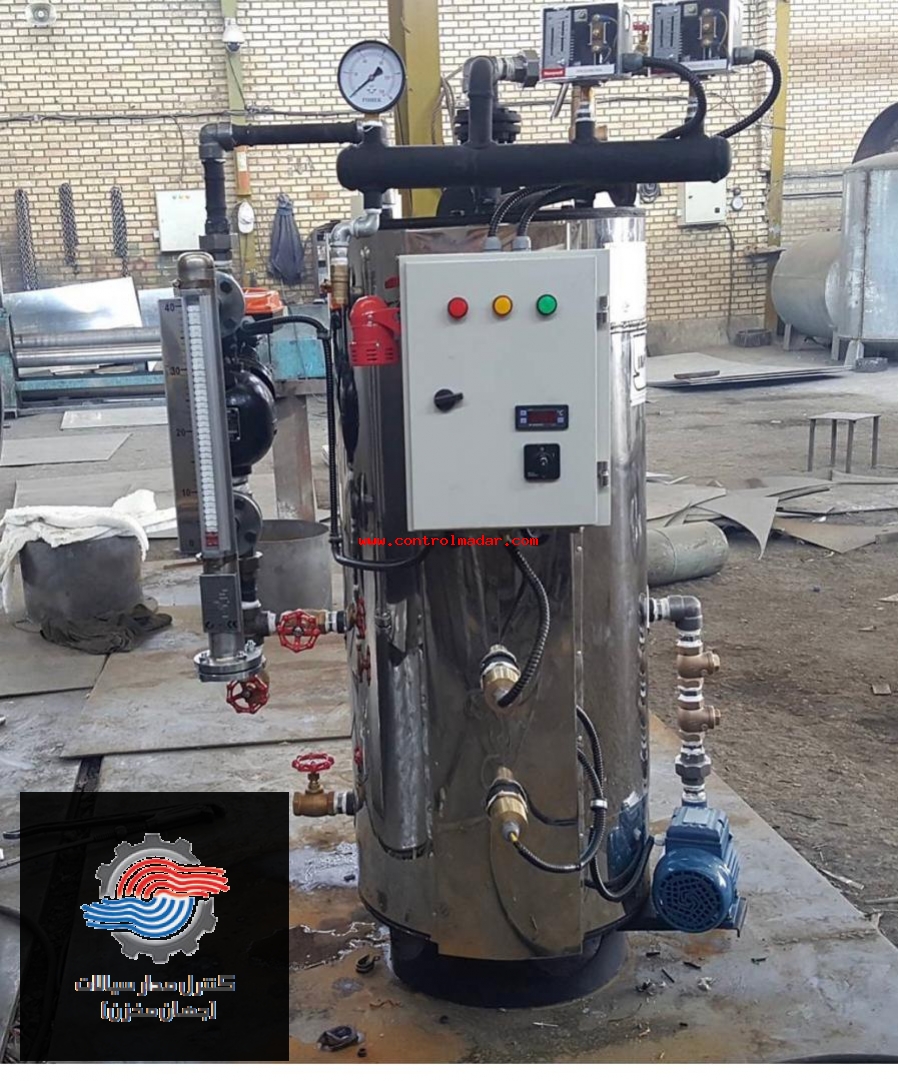

دیگ بخاربرقی مدل Cms-Vsbe60
دیگ بخار برقی :
دیگ بخار برقی در مکانهایی که مقدار بخار کم و همچنین فضای نسبتا کمتری در اختیار دارند مورد استفاده قرار می گیرد. با توجه به حجم کم این دستگاه ها، به فضای موتورخانه کمتری نیاز است. دیگ های بخار ایستاده کنترل مدار سیالات از ظرفیت 90 کیلوگرم در ساعت تا 500 کیلوگرم در ساعت و با راندمان بالا ساخته می شود.دیگ های بخار ایستاده این شرکت بر اساس استاندارد BS2790 و ISIRI4231 طراحی شده و تمامی مراحل ساخت تحت نظارت واحد کنترل کیفی شرکت انجام می پذیرد.
از مهم ترين كاربردهاي دیگ های بخار برقی :
*براي استفاده در حجم بخار پايين مانند اتاق سوناي بخار در استخر ها
*توليد قارچ خوراكي
* توليد قطعات بتني كوچك
* آشپزخانه هاي صنعتي كوچك
* صنايع غذايي كوچك
*در بیمارستانها جهت استریل و ضد عفونی کردن تجهیزات اتاق عمل
*خشکشویی ها
*کارواش ها
* توليد نبات و آبنبات و...
موارد گرمايشي در فضاهاي داراي محدوديت مي باشند .
مشخصات فنی :
کلیه فلنج ها از نوع pn 16 می باشد.
عایق کاری درب های دیگ از جنس فایر سرامیک و بتون نسوز می باشد که علی رغم سبک بودن موجب عدم اتلاف انرژی شده و از داغ شدن درب دیگ جلوگیری می کند.
بدنه دیگ به وسیله پشم سنگ با دانسیته مناسب و تحمل دمای 1260 درجه سانتیگراد عایق می شود.
نگهدارنده مواد عایق دیگ،پوششی از ورق استنلس استیل می باشد.
الکترودهای مصرفی برای جوش های نفوذی و تکمیلی از نوع 6010 و 7018 می باشد.که مطابق با WPS و PQR مورد مصرف قرار می گیرد.
| MODEL |
CAPACITY |
TOTAL DIMENSIONS(MM) |
STEAM OUTLET |
SAFTY VALVE |
| Kg/Hr |
Lbs/Hr |
kw |
D1 |
D2 |
L1 |
L2 |
Inch |
Inch |
| CMS-Vsbe100 |
100 |
222 |
6.5 |
640 |
950 |
900 |
1100 |
1 |
1 |
|
مشخصات طراحی
|
|
فشار کاری
|
6
|
|
فشار طراحی
|
7
|
|
فشار تست
|
10
|
|
استاندارد طراحی
|
BS 2790 – ISIRI 4231
|
|
مصالح مصرفی
|
|
مشخصات شبکه ها و پوسته
|
DIM 17mn4(DIN -17155) OR A 516-G70(ASTM)
|
|
جنس پایه و قطعات غیر تحت فشار
|
DIN 17100-ST 37.2
|
|
جنس لوله ها
|
ST 35.8(27175)
|
|
جنس فلنج های
|
ASTM-105
|
|
جنس الکترود ها
|
A.W.SE7018 & E6013
|
|
متعلقات دیگ بخار
|
|
لول کنترل
|
|
پرشر سوئیچ
|
|
پمپ تغذیه
|
|
شیر یکطرفه
|
|
سوپاپ اطمینان
|
|
شیر آبنما
|
|
مانومتر
|
|
تابلو برق
|
|
شیر تخلیه
|
|
شیر اصلی بخار
|
|
شیر زیر موبوری
|
|
المنت استیل
|
**کلیه دستگاههای ساخت کنترل مدار سیالات (جهان مخزن) دارای ضمانت و خدمات پس از فروش می باشد.
| MODEL |
CAPACITY |
TOTAL DIMENSIONS(MM) |
STEAM OUTLET |
SAFTY VALVE |
| Kg/Hr |
Lbs/Hr |
Hp/Hr |
D1 |
D2 |
L1 |
L2 |
Inch |
Inch |
| CMS-Vsb100 |
100 |
222 |
6.5 |
640 |
950 |
1500 |
1700 |
1 |
1 |
|
مشخصات طراحی
|
|
فشار کاری
|
6
|
|
فشار طراحی
|
7
|
|
فشار تست
|
10
|
|
استاندارد طراحی
|
BS 2790 – ISIRI 4231
|
|
مصالح مصرفی
|
|
مشخصات کوره و شبکه ها و پوسته
|
DIM 17mn4(DIN -17155) OR A 516-G70(ASTM)
|
|
جنس پایه و قطعات غیر تحت فشار
|
DIN 17100-ST 37.2
|
|
جنس لوله ها
|
ST 35.8(27175)
|
|
جنس فلنج های
|
ASTM-105
|
|
جنس الکترود ها
|
A.W.SE7018 & E6013
|
|
متعلقات دیگ بخار
|
|
لول کنترل
|
|
پرشر سوئیچ
|
|
پمپ تغذیه
|
|
شیر یکطرفه
|
|
سوپاپ اطمینان
|
|
شیر آبنما
|
|
مانومتر
|
|
تابلو برق
|
|
شیر تخلیه
|
|
شیر اصلی بخار
|
|
شیر زیر موبوری
|
|
مشغل گازسوز گرم ایران یا ایران رادیاتور
|
**کلیه دستگاههای ساخت کنترل مدار سیالات (جهان مخزن) دارای ضمانت و خدمات پس از فروش می باشد.
