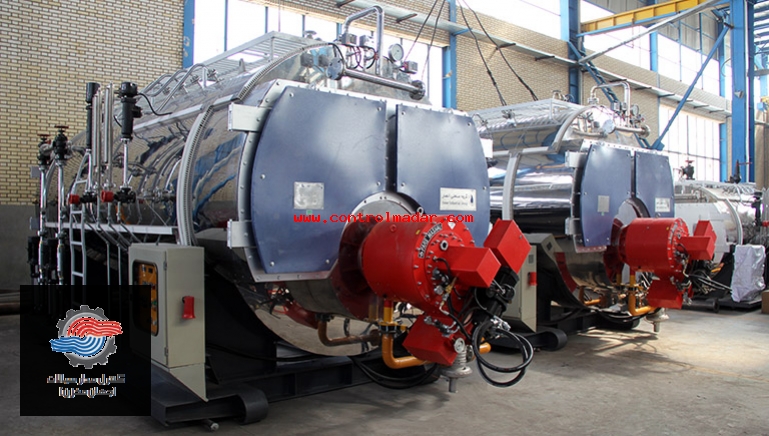

بویلرهای بخار ساخت کنترل مدار سیالات (جهان مخزن) مطابق با استاندارد اجباری4231 و می باشدند . این بویلر ها در ظرفیت های BS2790 KG/HR تا500 30.000 KG/HR وبا فشارهای کاری 25-4 بار ساخته می شود . طراحی بویلر ها از نوع فایر تویوب / فولادی / افقی / ایستاده / سه پاس WET BACK سه پاس / DRY BACK بوده که قابلیت کار با سوختهای مختلف مانند گازویِیل /گاز / مازوت و سوختهای جامد را دارا میباشد
بویلرهای بخار ساخت کنترل مدار سیالات (جهان مخزن) مطابق با استاندارد اجباری4231 و BS2790
می باشدند . این بویلر ها در ظرفیت های KG/HR تا500 30.000 KG/HR
وبا فشارهای کاری 25-4 بار ساخته می شود . طراحی بویلر ها از نوع فایر تویوب / فولادی / افقی / ایستاده / سه پاس
WET BACK سه پاس / DRY BACK
بوده که قابلیت کار با سوختهای مختلف مانند گازویِیل /گاز / مازوت و سوختهای جامد را دارا میباشد.
وبا فشارهای کاری 25-4 بار ساخته می شود . طراحی بویلر ها از نوع فایر تویوب / فولادی / افقی / ایستاده / سه پاس WET BACK سه پاس / DRY BACK بوده که قابلیت کار با سوختهای مختلف مانند گازویِیل /گاز / مازوت و سوختهای جامد را دارا میباشد.فاکتورهایی مانند مصرف بهینه و راندمان بالا /سهولت تعمییر و نگهداری و استحکام بالا از ویژگی های این مخصول میباشد .جوشکاری های مختلف قسمت های تحت فشار توسط جوشکاران ماهر و دارای گواهینامه و بر اساس روش های صحیح جوشکاری
WPS صورت میپذیرد.استرود های مصرفی برای جوشهای نفوذی و تکمیلی از نوع
E7018 , E6010میباشد که دمطابق با
PQR,WPSمورد مصرف قرار میگیرد .
کلیه خطوط جوش مطابق با استاندارد های ملی و بین المللی توسط نمایندگان اداره استاندارد شرکتهای بازرسی آزمایش میشوند که این آزمایشات شامل رادیو گرافی /التراسونیک /مواد نافذ و هیدرواستاتیک می باشد .پس از تایید پلاک بازرسی کیفیت همراه با شناسنامه حتی کلید قطعات دیگ صادر میگردد.
| SPLITS | DIMENSION | WEIGHT | THERMAL CAPACITY | VALENCE | --- | |||||||
|
drainage valve |
safety valve |
feed water valve |
steam dutlet | HIGH | WIDTH | LENGH | TRANSPORT | SERVICE | KW | LB/HR | KG/HR | MODEL |
این مجموعه حق را برای خریدار محترم قاِیل می باشد که قبل از ساخت و همچنین در حین ساخت دستگاه بر سفارش خود نظارت نماید
|
مشخصات طراحی |
|
|
فشار کاری |
25-2 |
|
فشار طراحی |
28-2 |
|
فشار تست |
38-2 |
|
استاندارد طراحی |
BS-2790 isiri 4231 |
|
|
|
No |
|
لول کنترل |
Level control |
1 |
|
شیر تغذیه |
Feed check valve |
2 |
|
پمپ |
Pump |
3 |
|
شیر تغذیه پمپ |
Feed Check Valve |
4 |
|
پرشر سوییچ |
Pressure switch |
5 |
|
شیر مرحله ای(زیر موبوری) |
Sequencing valve |
6 |
|
نشان دهنده سطح مغناطیسی |
Magnet level gauge |
7 |
|
شیر اطمینان |
Safety valve |
8 |
|
شیر استاپ |
Stop Valve |
9 |
|
شیر تخلیه |
Blow down valve |
10 |
|
مانومتر |
Manometer |
11 |
|
ترموستات و نمایشگر دمای اگزوز |
Thermostats |
12 |
|
مشعل |
burner |
13 |
|
تابلو برق تمام اتوماتيك (شامل چراغهاي فرمان و اخطار دهنده ، كليد ايمني تايمر زمان و كاركرد مشعل ، آژیرو... )
|
||
